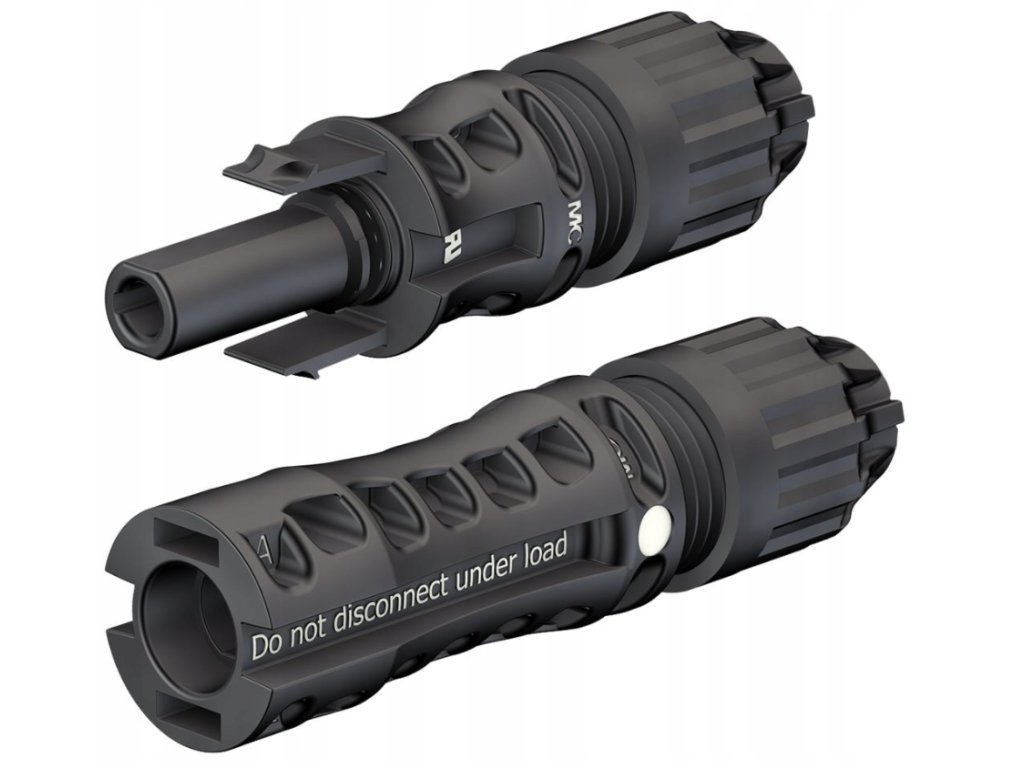

Stäubli MC4-Evo2 Konektor (MC4/EVO2)

Podrobný popis

Hlavné vlastnosti

• Určený pre solárne káble 4–6 mm², vhodné pre väčšinu FV inštalácií.

• Menovitý prúd: až 53 A – ideálne pre výkonné solárne panely a stringové zapojenia.

• Menovité napätie: do 1500 V DC, kompatibilné s modernými vysokonapäťovými FV systémami.

• Technológia MULTILAM – zaisťuje nízky prechodový odpor, minimálne straty a maximálnu spoľahlivosť kontaktu.

• Krytie IP65/IP68 – plne vodotesné a prachotesné prevedenie pre vonkajšie použitie.

• Prevádzková teplota od –40 °C do +85 °C.

• Vyrobené z UV-odolných materiálov, určené pre trvalú expozíciu slnečnému žiareniu.

Výhody konektora MC4 Stäubli EVO2

• Vysoká kvalita a spoľahlivosť: originálne konektory Stäubli zaručujú stabilné elektrické spojenie aj po rokoch používania.

• Kompatibilita: spätná kompatibilita s predošlými modelmi MC4, jednoduchá integrácia do existujúcich systémov.

• Bezpečné zapojenie: jednoduchý „click-fit“ mechanizmus zabraňuje uvoľneniu počas vibrácií alebo vetra.

• Ideálne pre káble 6 mm²: používané na prepojenie solárnych panelov, rozvádzačov a meničov vo fotovoltických elektrárňach.

• Dlhá životnosť: odolnosť voči UV, ozónu, vlhkosti a teplotným výkyvom zabezpečuje prevádzku dlhšiu než 25 rokov.



Použitie

Konektory MC4 EVO2 sú určené pre všetky typy DC zapojení vo fotovoltike, najmä na:

• prepojenie solárnych panelov (stringov),

• pripojenie k rozvádzačom a invertorom,

• vytváranie spoľahlivých DC spojov v exteriéri,

• profesionálne a rezidenčné solárne inštalácie.

Bezpečnostné odporúčania

• Nikdy nezapájaj alebo neodpájaj konektor pod záťažou.

• Používaj iba originálne MC4 nástroje Stäubli na lisovanie a montáž.

• Pri inštalácii skontroluj správne zasunutie a uzamknutie konektora („klik“).

• Odporúča sa pravidelná kontrola stavu spojov a tesnenia najmä pri vonkajších inštaláciách.

Zhrnutie

MC4 Stäubli EVO2 je štandardom v oblasti solárnych konektorov – spája vysokú prúdovú zaťažiteľnosť, bezpečnosť a dlhodobú spoľahlivosť. Je ideálny pre moderné fotovoltické systémy s napätím až 1500 V DC, určený pre káble 6 mm², a predstavuje jedno z najspoľahlivejších riešení pre trvalé DC pripojenie v solárnej energetike.
